Базовая система управления


Базовая система управления

    канатной дорой для вейкбординга представляет собой шкаф управления с внешним датчиком положения и пультом управления и обеспечивает следующие функции:
    • установка направлением движения  и бесступенчатое регулирование скорости движения канатной дороги по средствам проводного пульта управления;
    • вращение электродвигателя канатной дороги в требуемом направлении с заданной скоростью;
    • активное торможении при остановки электродвигателя;
    • определения текущего положения каретки и программное ограничение ее предельных перемещений;
    • обеспечение безопасности работы установки в том числе защита от поражение электрическим током.

Совместимость: совместима с любыми моделями вейкбордных канатных дорог с мощностью электродвигателя от 5,5 до 11кВт.
Возможность использования радио управления: нет.
ПРОДВИНУТАЯ ВЕРСИЯ

Достоинствами данной системы управления являются: простота и надежность; низкая стоимость; мобильность (все провода подключены к установке разъемами, на тыльной стороне предусмотрены петли).

    Система управления представляет собой металлический шкаф в котором установлены следующие компоненты:



  • частотный преобразователь — основной элемент системы управления обеспечивающий изменение частоты тока и тем самым позволяющей бесступенчатое регулировать скорость вращение электродвигателя (скорость перемещения спортсмена);
  • счетчик импульсов — это прибор, позволяющий отслеживать текущее положение каретки, путем счета импульсов от энкодера, установленного на валу приводного шкива лебедки. Так же по средствам счетчика импульсов реализован механизм  позволяющий ограничить предельный ход каретки в целях обеспечения безопасности катающихся и сохранности оборудования.
  • тормозной резистор —  это дополнительный компонент частотного преобразователя который позволяет увеличить динамический характеристики канатной дороги, путем сокращения времени торможения и возможности быстрого реверса
  • другие коммутационные и защитные устройства обеспечивающие безопасную и безотказную работу установки.

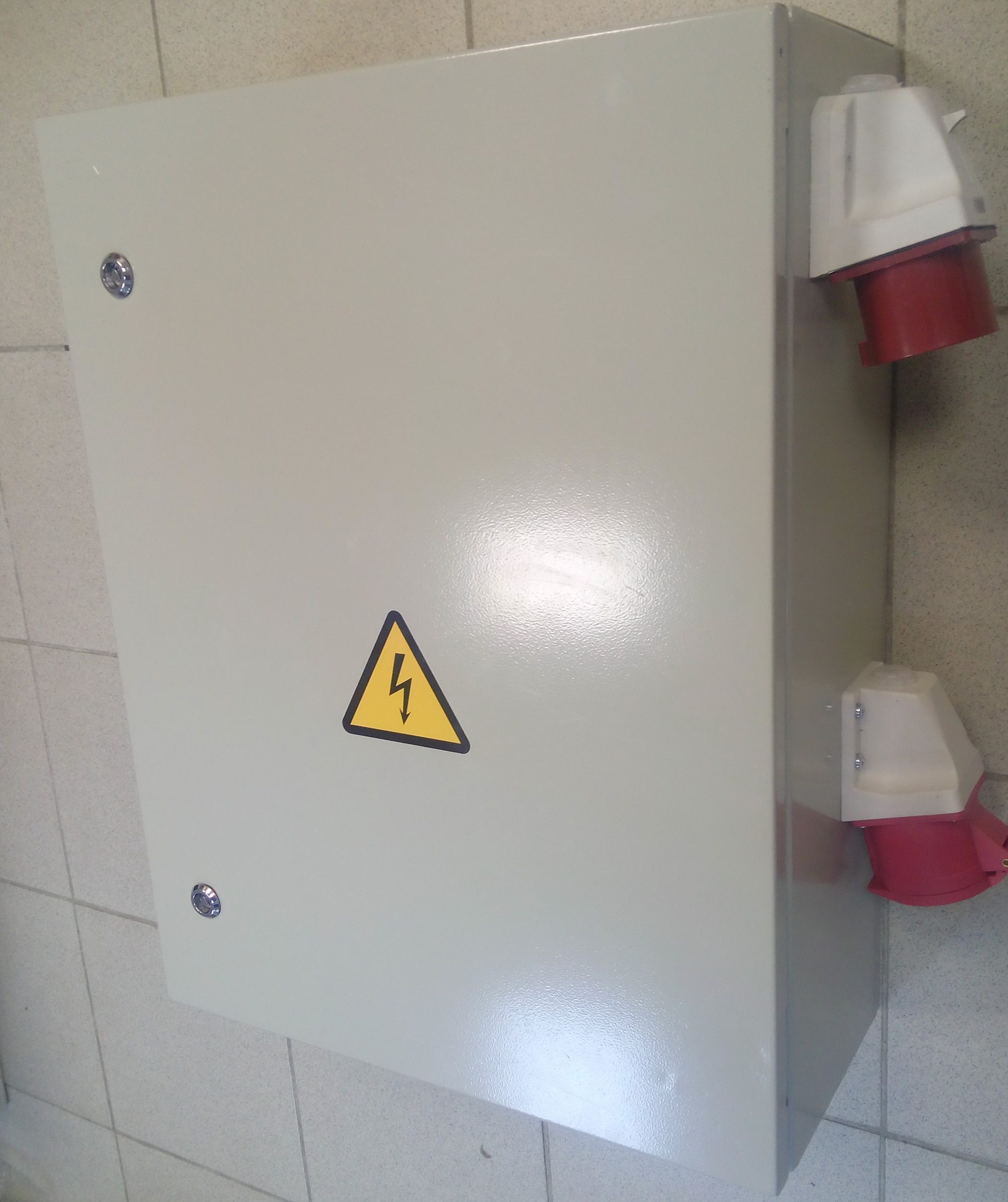

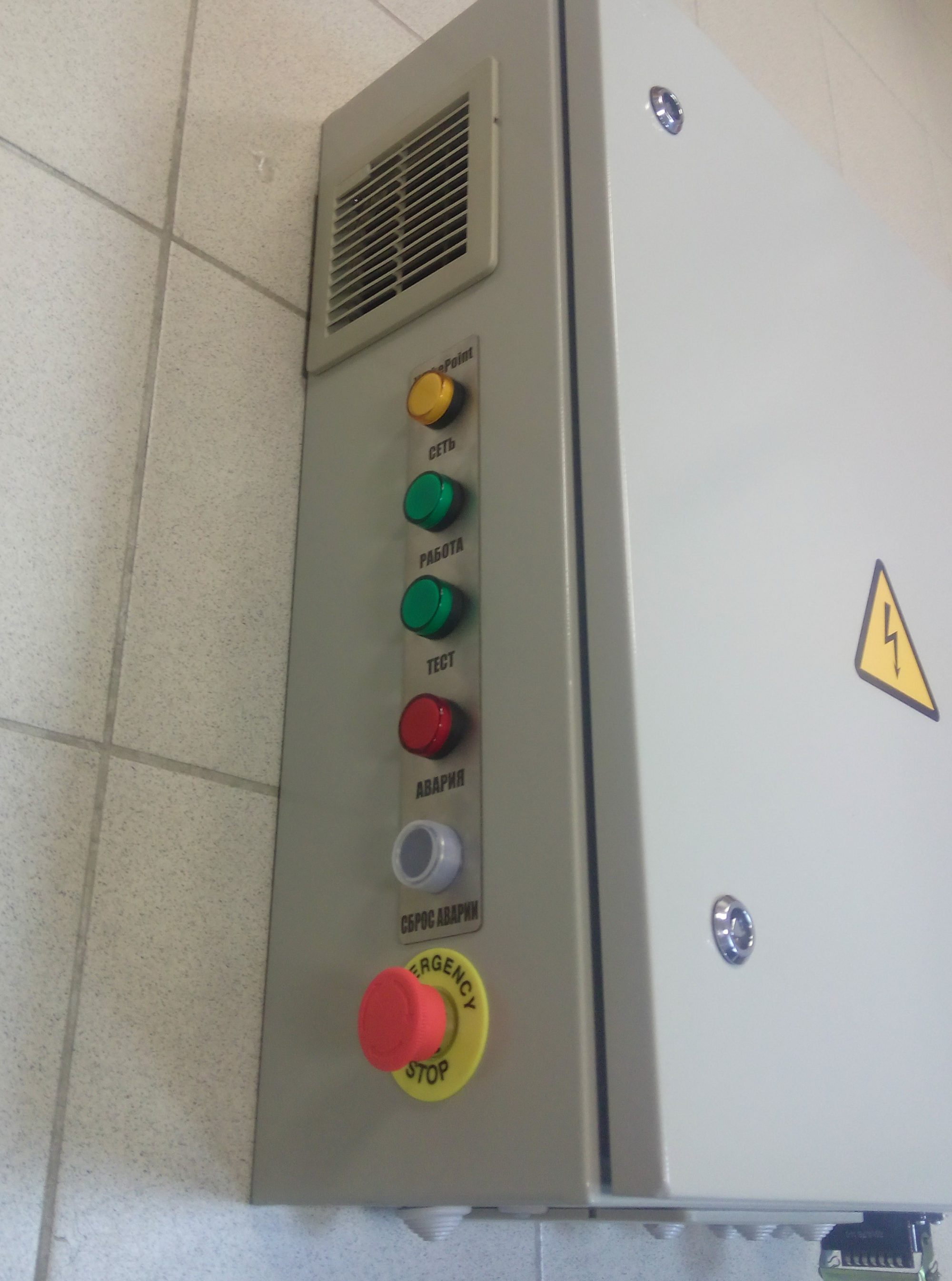

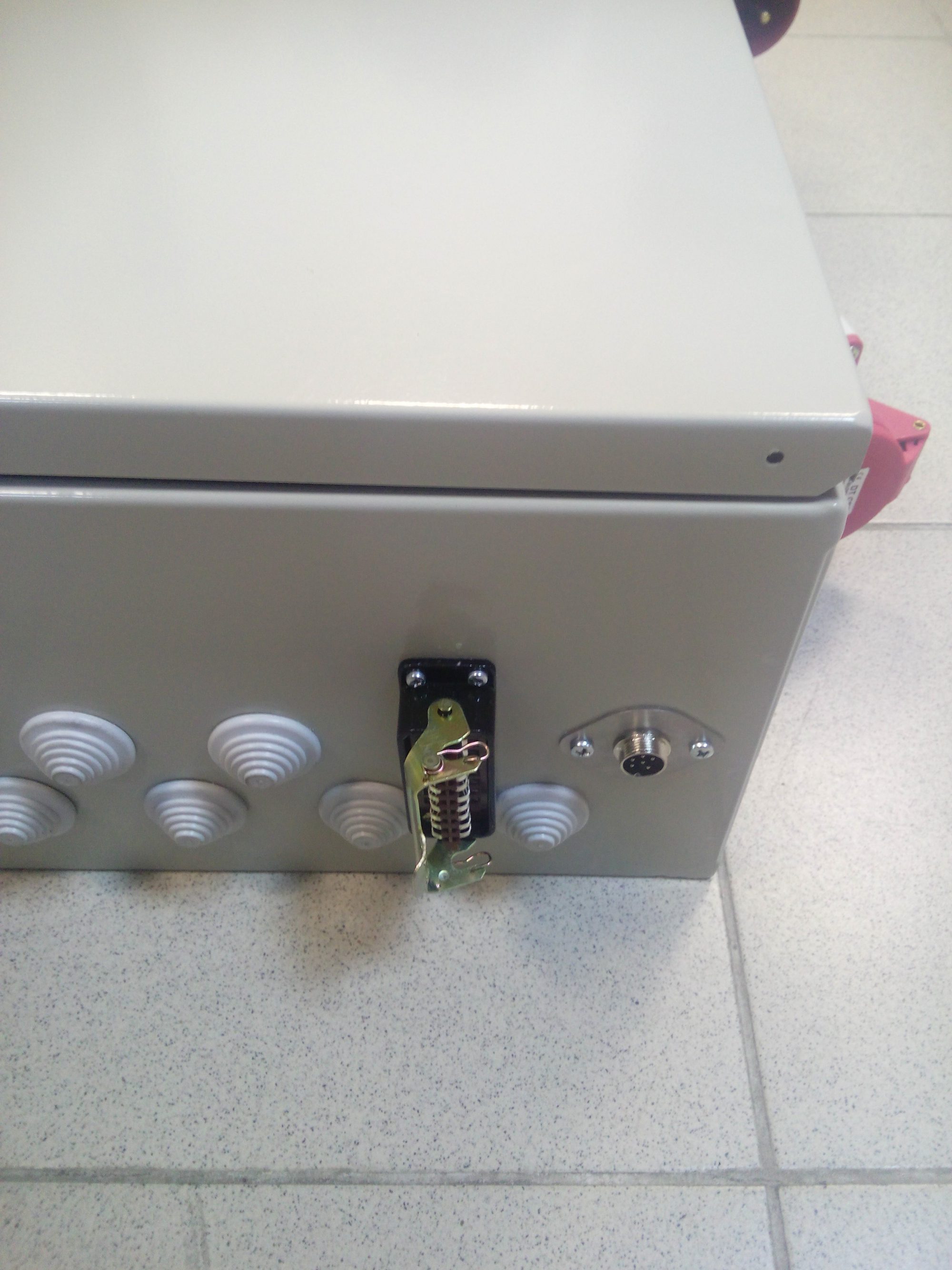

В закрытом виде устройство представляет собой металлический шкаф (500х600мм) в нижней части которого размещены быстросъемные разъемы для подключения пульта управления и энкодера, на боковой поверхности размещены разъем подключения питания и разъем для подключения кабеля электродвигателя на второй боковой поверхности размещены индикаторы состояния: сеть-показывает наличие питания; работа/тест — индикаторы показывают состояние системы; авария — индикатор который загорается, если частотный преобразователь выдал ошибку; сброс аварии — кнопка для сброса ошибки на частотном преобразователе; кнопка аварийной остановки — кнопка «грибок»обеспечивает экстренную остановку лебедки и отключение электропитания.

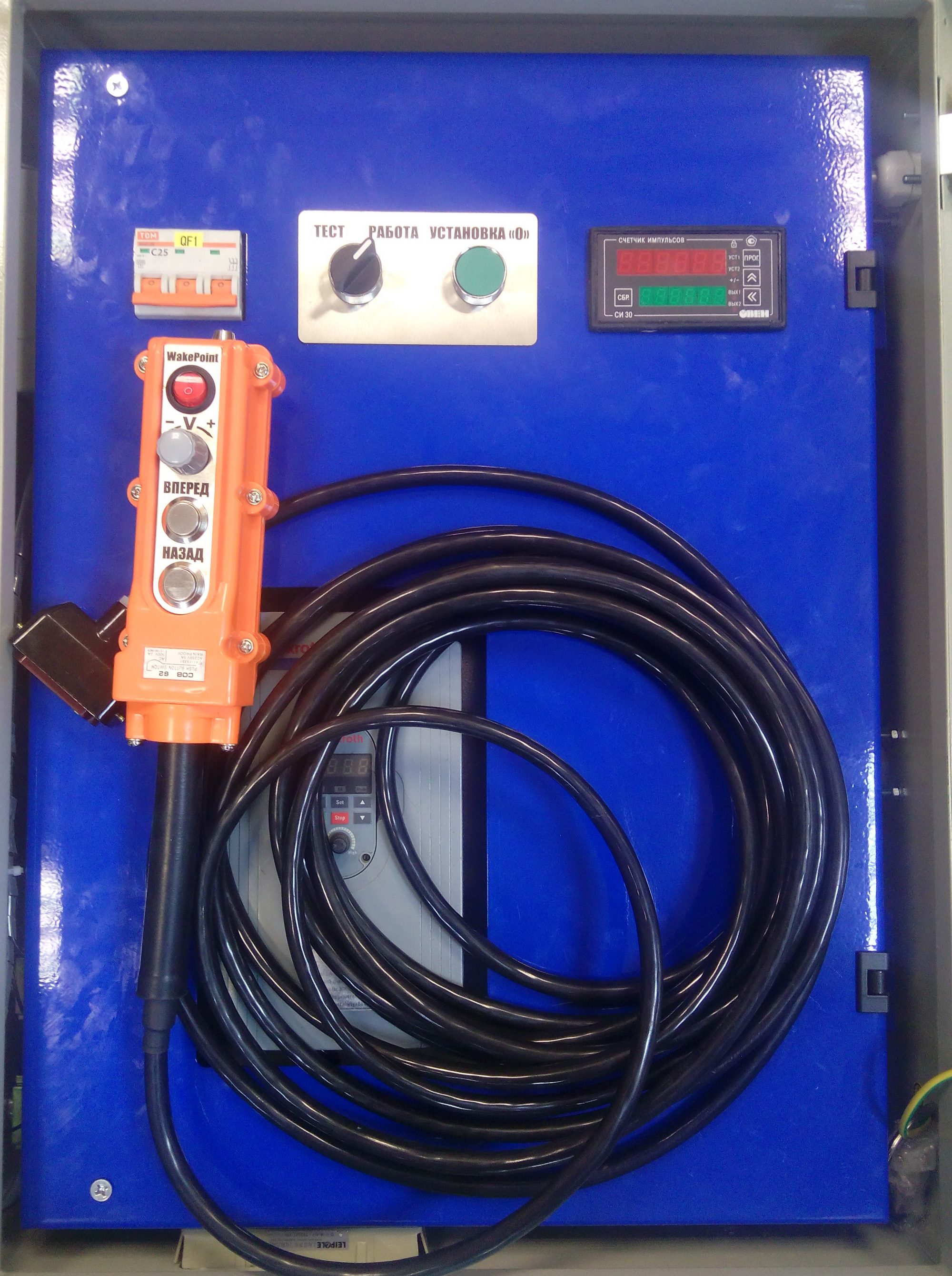

Внутри шкафа управления размещена фальшь панель которая позволяет получить удобный доступ к органам управления и обеспечить защиту от поражения электрическим током. На панели размещены: вводной электрический автомат; переключатель режимов работы (работа/тест); кнопка для установки начальной точки отсчета; счетчик импульсов который показывает текущее положения каретки и позволяет изменить координаты точек предельного хода; частотный преобразователь на котором отображается установленная и фактическая скорость движения.

Рекомендуемая длина кабелей от шкафа управления до электродвигателя до 25м

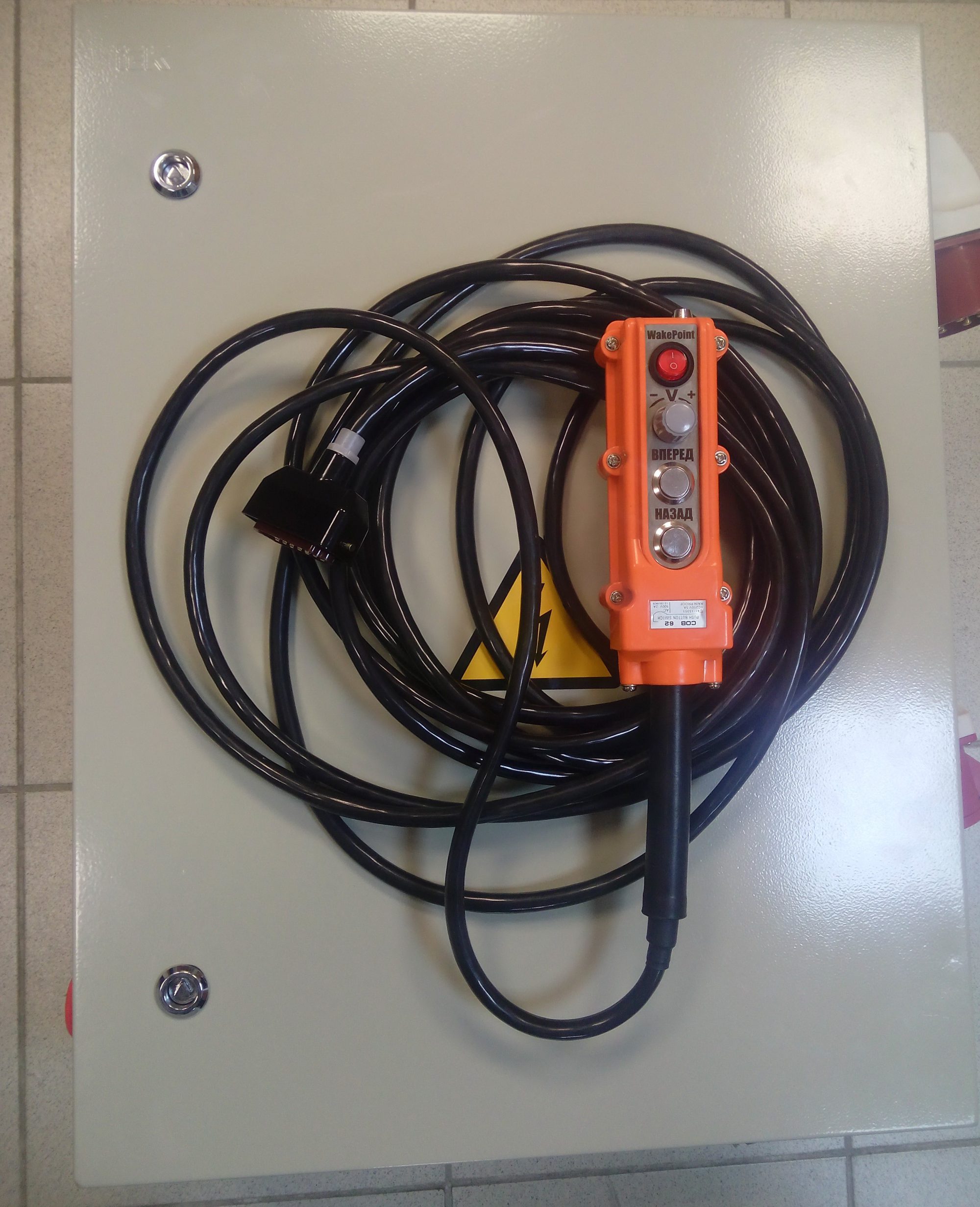

Стоимость указанна за следующую комплектацию: шкаф управления с частотным преобразователем P=5,5кВт, проводной пульт управления 2х кнопочный, инкрементальный энкодер, кабель силовой до электродвигателя до 25м, кабель энкодера до 25м.

В случае модернизации существующих канатных дорог стоимость может быть снижена путем использования имеющихся у заказчика комплектующих.
